Подключение диммера

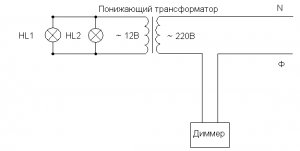

Схема подключения диммера.


Данная схема предназначена для регулирования яркости света галогенных ламп, рассчитанных на переменное напряжение 12 вольт. Она будет работать только с понижающими трансформаторами. Светорегулятор нужно включить в разрыв фазного проводника, необходимо просмотреть параметры светорегулятоа, особенно на соответствие мощности подключаемой электрической цепи.

Диммеры (светорегуляторы) – это устройства управления осветительными приборами. С их помощью можно не только включать эти приборы но и регулировать свет от самого яркого до приглушенного с помощью изменения светового потока, создаваемого лампой того или иного типа. Создание приятной световой атмосферы дает еще и экономическую выгоду, т.к. светорегуляторы снижают расходы на электроэнергию и продлевают срок службы ламп за счет подачи на них пониженного напряжения. Удобны для разработки дизайна помещения.

Диммеры различают по мощности и типам ламп, можно выделить три основных типа:

1. Для ламп накаливания и галогенных ламп, рассчитанных на напряжение 220 В.
Нить лампы разогревается и светит ярче или слабее в зависимости от величины поданного на нее через светорегулятор напряжения.

2. Для низковольтных галогенных ламп, питающихся через трансформаторы.
Если лампы рассчитаны на напряжение 12–24В, необходим трансформатор, преобразующий выходное напряжение диммера до величины в пределах 12—24В. Трансформатор нужен специальный, регулируемый, электронный, который обеспечивает "мягкое" включение. На лампу в первый момент времени подается небольшой ток, при котором происходит эффективный разогрев ее нити, но не возникает перегрузки лампы.

3. Для люминесцентных ламп и светодиодов.
Для работы диммеров с люминисцентым лампам необходим электронный дроссель в светильнике. Электронные ПРА передают лампе напряжение (0–10 В) с диммера и, со своего управляющего выхода, регулируя интенсивность газового разряда, т.е. силу света.

Диммеры бывают сенсорные, поворотные и нажимные. В сенсорных регулировка яркости света осуществляется лишь легким прикосновением к верхней или нижней части клавиши, во втором случае требуется вращение круглой кнопки, а в третьем необходимо многократное нажатие. Сенсорные регуляторы могут оснащаться инфракрасным приемником для дистанционного управления. Некоторые модели диммеров могут одновременно управлять несколькими независимыми светильниками.

Есть специальные многоканальные диммеры, позволяющие управлять освещением нескольких зон одновременно нажатием одной кнопки, устанавливать минимальный уровень для каждой, имеют возможность дистанционного проводного и беспроводного управления.

При покупке диммера надо иметь ввиду какие лампы используются. Чтобы правильно выбрать нужный диммер, надо знать суммарную нагрузку, которую он может выдержать. Цифра 300 W на диммере означает, что можно изменять яркость пятирожковой люстры с лампочками по 60 Вт. Рекомендуется покупать светорегуляторы с запасом по мощности на всякий случай.
